Иглофильтровое водопонижение котлована под ЛОС в Лебедин Одинцовского р-на

КЛЮЧЕВЫЕ ПОКАЗАТЕЛИ

Объект	Фундаментная плита под ЛОС, Лебедин Одинцовского р-на
Грунты	Мелкие и средние пески, Кф до 20 м/сутки
Обводнение	С отметки −1,8 м от уровня земли
Дно котлована	Проектная отметка −5,0 м
Решение	Шпунтовое ограждение из труб с деревянной забиркой в пионерном котловане + вакуумное водопонижение
Оборудование	24 иглофильтра (6,5 м), коллектор 24 п.м., электрическая вакуумная установка Varisco Ecomatic JE6-250

На участке строительства фундаментной плиты под ЛОС Заказчиком были предоставлены ИГИ (геологические изыскания), по профильным разрезам скважин которых были выявлены обводненные грунты с отметок -1,8м от уровня земли (устья скважины).
Водовмещающим грунтом служили мелкие и средние пески с коэффициентом фильтрации до 20м/сутки.
По проектным отметкам дно котлована было на -5,0м от уровня земли и также находилось в обводненных грунтах.

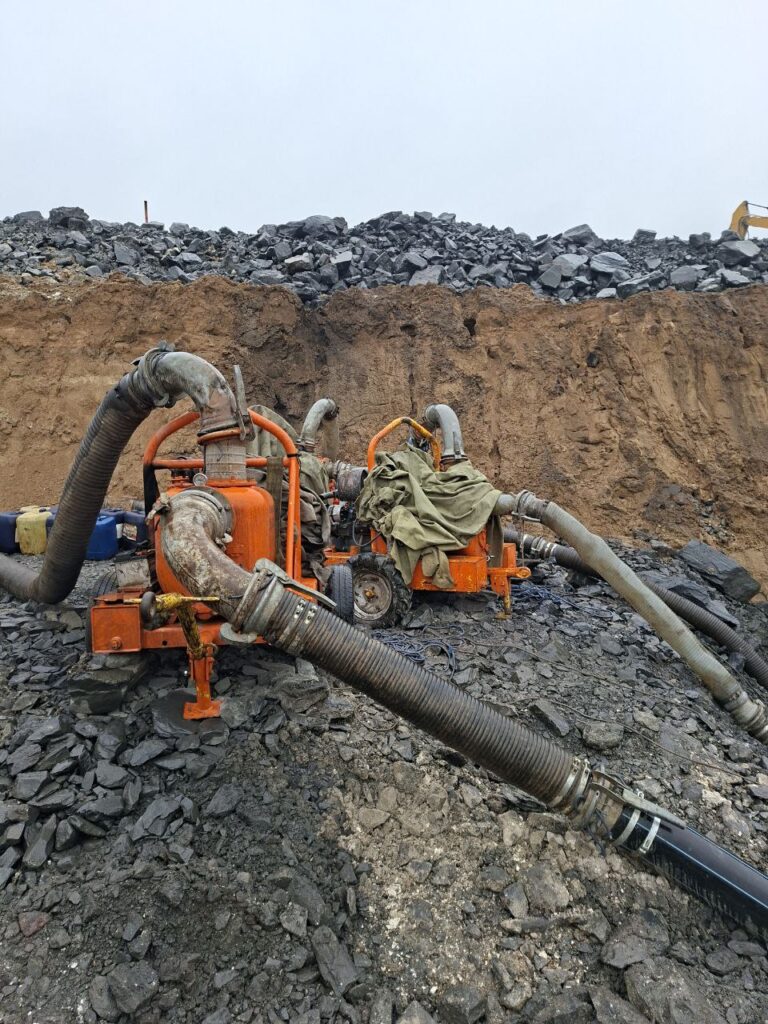

На основании вышеизложенных данных было принято решение о разработке котлована с креплением шпунтового ограждения из труб и деревянной забирки в пионерном котловане с отметки -1,5м от уровня земли, а также использовать вакуумное водопонижение иглофильтрами. Системы вакуумного водопонижения состояла из 24 иглофильтров длиной 6,5м, всасывающего коллектора 24 п.м., установки вакуумного водопонижения с электрическим приводом Varisco Ecomatic JE6-250, а также других фитингов и соединений.

После запуска системы водопонижения уровень воды в первые сутки упал на 1,6м, количество отводящей воды из котлована установкой составило 42 м3/час в первые двое суток. В дальнейшем динамика падения воды немного спала и количество отводящей воды уже составляло 26-28 м3/час.
Через трое суток после включения системы водопонижения приступили к работам по креплению шпунтового ограждения и отрывки котлована. В течение еще 5 дней котлован был полностью подготовлен под заливку бетонной плиты. После застывания бетона был установлен и закреплен ЛОС. Система водопонижения была отключена и демонтирована после обратной отсыпки котлована. Таким образом была подтверждена правильность выбранных технологических решений, что позволило в кратчайшие сроки и с наименьшими затратами выполнить поставленную задачу.



РЕЗУЛЬТАТ В первые сутки уровень воды упал на 1,6 м, отвод — 42 м³/час. Через 3 суток приступили к креплению шпунтового ограждения и отрывке котлована, ещё за 5 дней он был подготовлен под заливку плиты. ЛОС установлен и закреплён в проектные сроки.
